Hovedfunksjoner og applikasjoner
Med forbedring av kullgruveautomatiseringsnivå er manuelle ventiler vanskelig å tilpasse seg behovene til moderne utvikling, og elektriske ventiler er mye brukt i nydesignede gruver eller renovering av gamle gruver. Selskapets gruveeksplosjonssikre ventilelektriske enhet er spesielt utviklet for å forbedre automatiseringssystemet til kullgruveventiler, og KXBC-eksplosjonssikre ventilelektriske enhetskontrollboks er et kontrollprodukt som er matchet med gruveeksplosjonssikre ventilelektrisk enhet.
KXBC gruveeksplosjonssikre ventilelektrisk enhetskontrollboks har funksjonen som kobling til DCS-systemgrensesnittet, noe som gjør anvendelsen av kontrollboksen i automatiseringssystemer mer omfattende og pålitelig. På dette grunnlaget har kontrollboksen funksjoner som kortslutningsbeskyttelse, overbelastningsbeskyttelse, underspenningsbeskyttelse, lekkasjebeskyttelse, over dreiemomentbeskyttelse, fasesviktbeskyttelse og automatisk korreksjon av fasesekvensidentifikasjon. Den har også byttefunksjoner for hjerneslagkontroll og fjern/lokal kontroll, noe som gjør sine praktiske funksjoner mer komplette.
Den utvendige utformingen av KXBC gruveeksplosjonssikre ventilelektrisk enhetskontrollboks sikrer ikke bare eksplosjonssikker ytelse, men har også mekaniske og elektriske sammenlåsingsfunksjoner for å forhindre feiloperasjon, noe som gjør utstyret trygt og pålitelig å bruke. På dette grunnlaget, for å overvåke driften av utstyret, setter dette produktet også forskjellige operasjonsovervåkningsindikatorer, for eksempel effektindikator, ventilåpningsindikator, ventilavlukking, over momentindikator, feilindikator og ventilposisjonsåpning.
Modellrepresentasjonsmetode
Arbeidsforhold og arbeidsmiljø
| arbeidsforhold | Forsyningsspenning | 380V/660V 50Hz |
| Kontrollspenning | AC36V 、 AC24V; DC24V | |
| Gjeldende vurdering | 9 ～ 15a | |
| Arbeidsmiljø | Omgivelsestemperatur | -20 ℃ ~ 40 ℃ |
| Relativ fuktighet | ≤ 95% (ved 25 ° C) | |
| Bruk miljø | I kullgruver som inneholder eksplosive og farlige gasser av metan og kullstøv (bortsett fra gruveflater); På steder hvor det ikke er noen betydelig risting og sjokkvibrasjon; Helling til den horisontale planinstallasjonen overstiger ikke 15 °. | |
| Eksplosjonssikre tegn | Exd i mb | |
Design og produksjonsstandarder for KXBC Series Mining Explosion Proof Valve Electric Device Control Box
| Q/3204CN002-2011 | Tekniske forhold for kontrollboks med min flammesikre ventilelektrisk enhet | |
| GB3836.1-2010 | Elektrisk utstyr for eksplosiv atmosfærer Del 1: Generelle krav | |
| GB3836.2-2010 | Elektrisk utstyr for eksplosiv atmosfærer Del 2: Flammesikre type "D" | |
| GB3836.3-2010 | Elektrisk utstyr for eksplosiv atmosfærer Del 3: Utstyr beskyttet av økt sikkerhetstype "E" | |
Teknisk ytelse av kontrollboksen
1. Kontrollboksen har flere beskyttelsesfunksjoner som kortslutning, fasesvikt, overbelastning, etc.
2. Det er en bryterstoppknapp, på stedet/fjernkontrollen, LCD-skjermventilåpning og statusutgangsbryter på plass signal, feilsignal, fjernkontrollsignal og 4-20MA ventilposisjons tilbakemeldingssignal til fjernkontrollboksen.
3. Signalnivå (DC): 5V, 24V
4. Output Impedans ≤ 700 Ω
5. Output Maksimal signalstrøm DC36 MA
6. Etter at motorrotasjonsretningen er bestemt, kan fasesekvensen til trefaset strømforsyning automatisk korrigeres, og brukere kan fritt koble seg til trefaset strømforsyning av den elektriske kontrollboksen.
7. Kontrollmodus kan velges med DIP -bryteren:
(1) Konvensjonell kontrollmodus: JOG -modus; Eller opprettholde veien.
(2) to linjekontrollmodus: med signal på/uten signal av; Eller det kan være en barriere eller ingen barriere,
8. Vedtak av en rask åpningsdørstruktur og en modulær intern kretsstruktur, er det praktisk for vedlikehold og reparasjon på stedet.
9. Kan være pålitelig koblet til forskjellige selvkontrollsystemer:
(1) Gi tørre kontakter av brukeren og bruk 24 VDC -strømforsyningen på modulen.
(2) Brukeren gir en 24VDC strømforsyning, og på dette tidspunktet er den negative polen til brukerens 24 VDC strømforsyning koblet parallelt med den negative polen til modulens strømforsyning. Den positive polen til strømforsyningen er tilkoblet
Ved å legge inn hver funksjonell ende av modulen, kan forskjellige kontrollfunksjoner oppnås.
10. Både inngangs- og utgangssignaler er optisk isolert, med sterk anti-interferensevne.
11. Ventilåpning, lukking, elektronisk sammenlåsing og mekanisk sammenlåsing Forsikre deg om at de åpne og lukkede AC -kontaktorene ikke kan lukkes samtidig.
Underspenningsbeskyttelsesverdien er negativ 15% av den nominelle spenningen.
13. Det kan konfigureres for busskommunikasjon som Modbus og Profibus, med et 485 bussgrensesnitt for å oppnå datakommunikasjon.

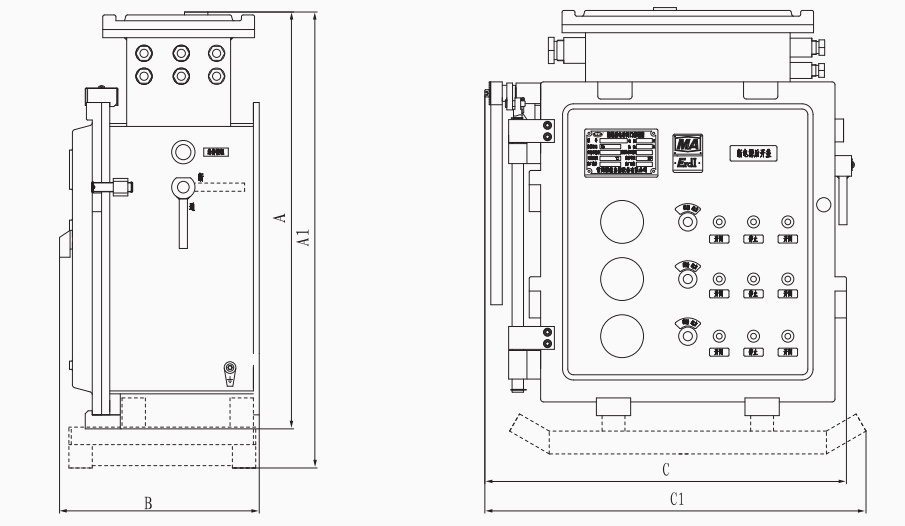

Kontrollboks ekstern struktur og dimensjoner
En kontroll tre disposisjonstegning
| Type | A (høy) | A1 | B (bred) | C (lang) | C1 | Installasjonsdimensjoner (lengde x høyde) | Installasjonshull |
| Veggmontert | 715 | / | 340 | 635 | / | 260 × 530 | 4-12 |
| SLED Style | / | 780 | 340 | / | 700 | / | / |
