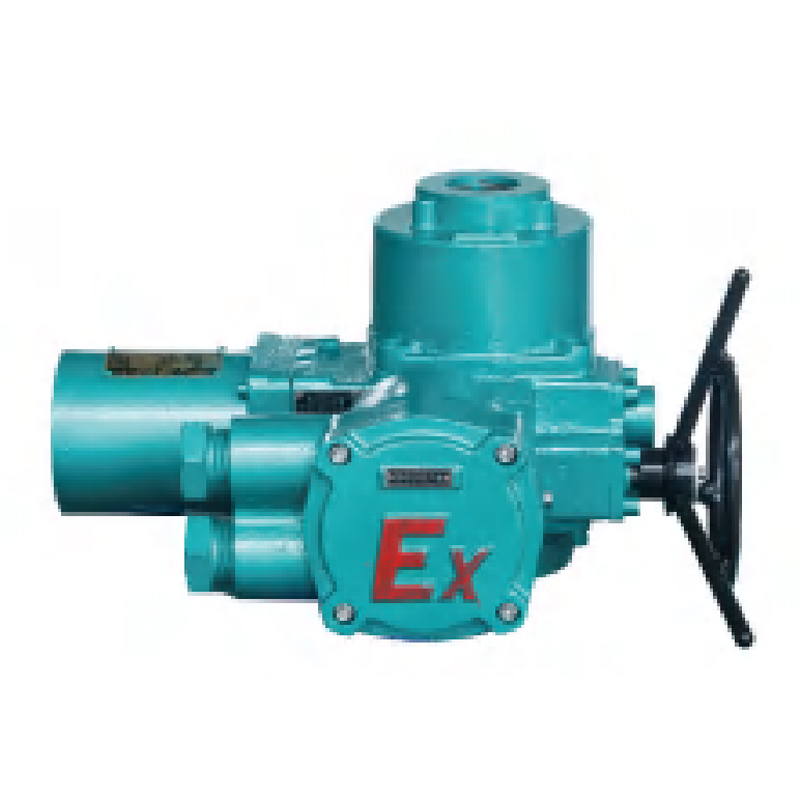

Modellllspesifikasjoner og hovedytelsesparametere
| Model | Utgangsmoment (N.M) | Maksimal stamdiameter (mm) | Manuell hastighetsforhold | Utgangshastighet (r/min) | Referansevekt (kg) | ||||||||||
| 0.5 | 1 | 1.5 | 2 | 3 | 4 | ||||||||||
| Motorisk kraft (k w) | |||||||||||||||
| Q10 | 100 | 28 | 88 | 0.03 | 0.06 | 0.09 | 0.09 | 0.18 | 0.18 | 30 | |||||
| Q20 | 200 | 28 | 88 | 0.06 | 0.09 | 0.12 | 0.12 | 0.25 | 0.25 | 30 | |||||
| Q30 | 300 | 28 | 88 | 0.06 | 0.12 | 0.18 | 0.18 | 0.37 | 0.37 | 35 | |||||
| Q40 | 400 | 28 | 88 | 0.09 | 0.18 | 0.25 | 0.25 | - | - | 38 | |||||
| Q60 | 600 | 42 | 74 | 0.18 | 0.18 | 0.25 | 0.25 | 0.55 | 0.55 | 65 | |||||
| Q90 | 900 | 42 | 74 | 0.18 | 0.25 | 0.37 | 0.37 | 0.75 | 0.75 | 70 | |||||
| Q120 | 1200 | 42 | 74 | 0.18 | 0.37 | 0.55 | 0.55 | 1.1 | 1.1 | 75 | |||||
| Q200 | 2000 | 60 | 67 | 0.37 | 0.55 | 0.75 | 1.1 | - | - | 100 | |||||
| Q250 | 2500 | 60 | 67 | 0.55 | 0.55 | 0.75 | 1.1 | - | - | 100 | |||||
| Q300 | 3000 | 60 | 67 | 0.55 | 0.75 | 1.1 | - | - | - | 100 | |||||
| Q400 | 4000 | 60 | 67 | 0.55 | 0.75 | - | - | - | - | 100 | |||||
| Q500 | 5000 | 60 | 67 | 0.75 | 1.1 | - | - | - | - | 105 | |||||
Merk: med _ er for regelmessig forsyning
Utseende og dimensjoner
| Model | B1 | B2 | H1 | H2 | L | L1 | φd |
| Q10-40 | 210 | 100 | 230 | 390 | 480 | 260 | 200 |
| Q10 ~ 40b | 315 | 100 | 265 | 445 | 530 | 310 | 200 |
| Q60 ~ 120 | 255 | 145 | 295 | 455 | 550 | 325 | 75 |
| Q60 ~ 120b | 360 | 145 | 340 | 510 | 585 | 365 | 375 |
| Q200 ~ 500 | 285 | 180 | 315 | 460 | 665 | 390 | 510 |
| Q200 ~ 500b | 390 | 180 | 350 | 495 | 665 | 390 | 510 |
Merk: QB er en flammesikker type (vanlig flammesikre type, integrert flammesikker type)
H1 er en vanlig type (vanlig utendørs type, vanlig eksplosjonssikker type)
H2 er en hel kroppstype (hel utendørs type, hele eksplosjonssikker type)
Skjematisk diagram over Q-type roterende flensstruktur
Tilkoblingsstørrelse
| Flensnummer | Elektrisk installasjonsmodell | D1 | D2 (F8) | D3 | N-D4 | D7 | H | h | H1 | |
| Fabrikkproduksjon | Maksimum | |||||||||
| F05 | Q10 | 65 | 35 | 50 | 4-M6 | / | 22 | 40 | 3 | 3 |
| F07 | Q20 | 90 | 55 | 70 | 4-M8 | / | 28 | 45 | 3 | 3 |
| F10 | Q30 | 125 | 70 | 102 | 4-M10 | / | 28 | 45 | 3 | 3 |
| Q40 | ||||||||||
| Q60 | / | 42 | 65 | |||||||
| F12 | Q90 | 150 | 85 | 125 | 4-M12 | / | 42 | 65 | 3 | 3 |
| F14 | Q120 | 175 | 100 | 40 | 4-M16 | / | 42 | 65 | 3 | 3 |
| Q200 | 60 Nøkkel 18 | 60 | 80 | 2 | ||||||
| Q250 | ||||||||||
| F16 | Q300 | 210 | 130 | 165 | 4-M20 | 60 Nøkkel 18 | 60 | 80 | 3 | 2 |
| Q400 | ||||||||||
| Q500 | ||||||||||
| F25 | Q500 | 300 | 200 | 254 | 8-M16 | 60 Nøkkel 18 | 60 | 100 | 3 | 2 |
Merk: Tilkoblingsstørrelsen kan tilpasses i henhold til brukerkrav.3
