Hva er inntrengingsbeskyttelsesvurdering og hva betyr det?

Bli kjent med de internasjonale beskyttelsessymbolene som ble brukt for å indikere inntrenging av faste gjenstander og væsker i elektriske innkapslinger.

Ingress Protection Rating (eller IP -rangering) er en internasjonal standard (IEC 60529) for graden av beskyttelse eller tetningseffektivitet av elektriske innkapslinger mot inntrenging av gjenstander, vann, støv eller utilsiktet kontakt. Denne standarden tilsvarer European Standard EN 60529.

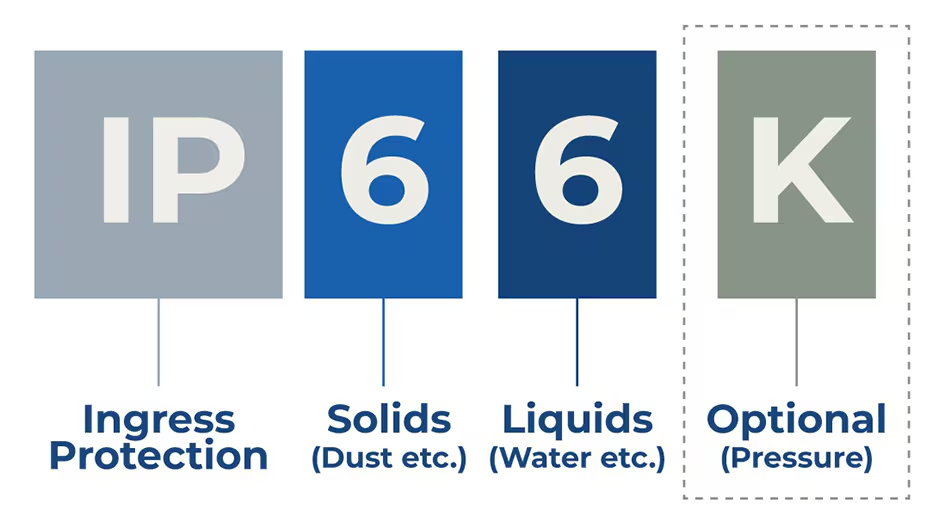

IP -rangeringer består ofte av bokstavene IP (Ingress Protection) etterfulgt av to tall og valgfrie bokstaver. De to tallene og den endelige bokstaven indikerer følgende beskyttelseskategori.

Første siffer solid beskyttelse

Det første sifferet etter IP indikerer beskyttelsesnivået som er gitt til lukket utstyr mot solide fremmede gjenstander og menneskelig kontakt med farlige deler som ledende kropper.

nivå

Størrelse på det beskyttede objektet

Beskyttelseseffektivitet

X

-

X indikerer at det ikke er noen data om beskyttelsesnivået som er spesifisert

O

Ingen beskyttelse

Ikke beskyttet mot objekter som berører eller kommer inn

1

Diameter> 50mm

Stort overflateareal av et objekt

Forsettlig kontakt kan ikke forhindres

2

Diameter> 12,5 mm

Finger eller lignende objekt

3

Diameter> 2,5 mm

Verktøy, tykke ledninger osv.

4

Diameter> 1mm

De fleste ledninger, skruer osv.

5

Forhindre støv

Inntrenging av støv er tilstrekkelig til å forårsake skade på utstyret under drift

Helt forhindrer kontakt

6

støvsikker

Ingen støvinntrenging

Helt forhindrer kontakt

Andre nummer: beskyttelse mot væsker

Det andre nummeret etter IP i kodevurderingen indikerer beskyttelsesnivået den vanntette kabinettet gir enheten.

nivå

Størrelse på objektet som er beskyttet

Beskyttelseseffektivitet

X

-

X indikerer at det ikke er noen data om beskyttelsesnivået som er spesifisert

O

Ingen beskyttelse

Kan ikke forhindre vanninntrenging

1

Dryppe

Vertikal drypp

2

Drypper i skråningen <15 °

Vertikal drypp når skapet er vippet <15 °

3

Vannspray

Vannspray i vinkel <60o fra vertikal

4

Sprut

Beskytter aktuatoren mot vann som spruter på huset fra alle retninger

5

Vannstråle

Beskytt trykkstangen mot vannspray fra en dyse (6,3 mm) spraying mot boksen fra hvilken som helst retning

6

Kraftig vannspray

Beskytter aktuatoren mot sterk dysevannspray (12,5 mm dyse) spraying mot skapet fra hvilken som helst retning

7

Fordypningsdybde opp til 1 m

Vanninntrenging under midlertidig nedsenking (nedsenkingsdybde opp til 1 m)

8

Fordypningsdybde overstiger 1 m

Vanninntrenging under kontinuerlig nedsenking (nedsenkingsdybde overstiger 1 m)

9k*

Kraftig vannspray med høy temperatur

Nært avstand høyt trykk og spraying av høy temperatur

*Alle tester merket IPX9 med bokstav 'K' i standard IEC 60529 er definert av ISO 20653 Standard.

® Aktuatorer merket med IP66 og IP69K

Industrielle aktuatorer brukes ofte i miljøer der de er utsatt for både væsker og faste stoffer. Derfor, Alle våre aktuatorer med aluminiumshus blir testet for å oppnå IP66 og IP69K Rangeringer, noe som gjør dem allsidige for et bredt spekter av applikasjoner.

Aktuatorer merket med IP66 -rangering er fullstendig beskyttet mot støvinntrenging og sterke vannstråler fra alle retninger. Dette gjør dem egnet for utendørs bruk i skiftende værforhold.

Hvis applikasjonen krever vasking med vannstråler med høyt temperatur, høytrykk, er IP69K det anbefalte beskyttelsesnivået. Dette er et vanlig krav, for eksempel i landbruksmaskiner, der aktuatorene ikke trenger å dekkes eller beskyttes. Etter feltarbeid blir aktuatorene ofte utsatt for skitt, gjødsel og hyppig vaske med høyt trykk.

IP66

  • Forhindre at alt støv kommer inn
  • Beskytter aktuatoren mot vannstråler med høyt trykk fra alle retninger

IP69K

  • Forhindre at alt støv kommer inn
  • Beskytter mot dampstrengning
