Kort introduksjon

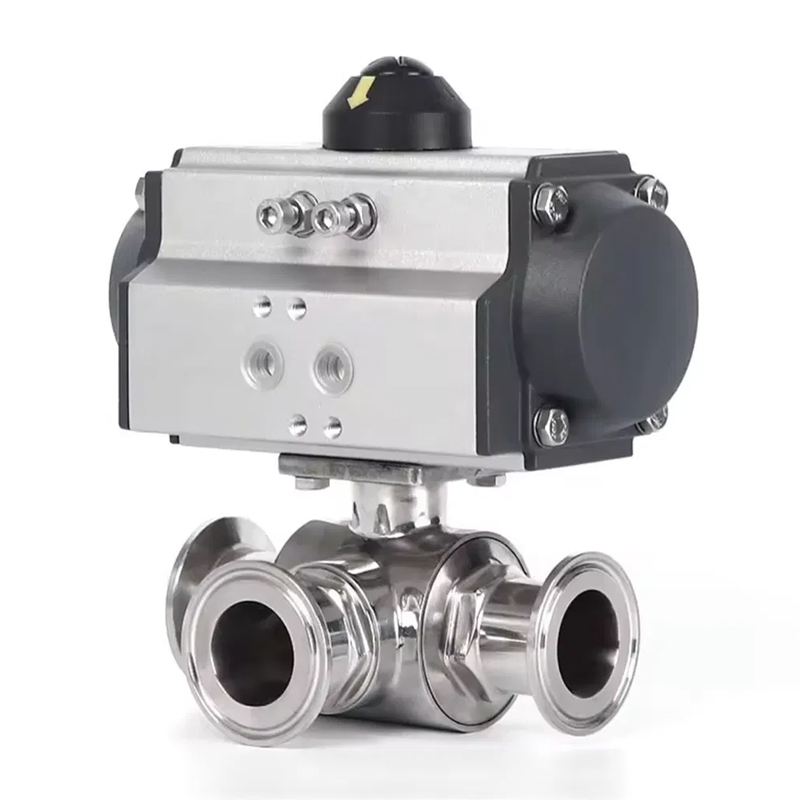

Q614/15F pneumatisk treveis innvendig trådkuleventil kan være L-formet eller T-formet. L-formet (Q614F) treveis kuleventil brukes til å bytte strømningsretning på mediet og kan koble to vinkelrett kanaler; T-formet (Q615F) treveis kuleventil brukes til middels avledning, sammenløp og strømningsretningsbytte. T-formet treveis kan gjøre tre kanaler koblet sammen eller koble til to av dem. Pneumatisk treveis kuleventil vedtar generelt to-seters struktur, og kan også ta i bruk fire-seters struktur i henhold til brukerkrav. Det er mye brukt i vannforsyning, petrokjemisk, metallurgi, gruvedrift, tekstil, energi, papirproduksjon, mat, stål og andre rørledningssystemer for å bytte strømningsretning på mediet og avlede eller blande mediet.
Teknisk parameter
| Pneumatisk aktuator valgfrie funksjoner | Dobbeltvirkende, enkeltvirkende |
| Pneumatiske aktuator valgfrie modeller | På serien, AW -serien |
| Magnetventilspenning | AC110V, AC220V, AC24V, DC24V |
| Luftkildetrykk | 2BAR ~ 8BAR |
| Nominell diameter | Dn15mm ~ dn50mm |
| Nominelt press | PN0.1MPA-PN1.6MPA |
| Gjeldende temperatur | PTFE: -30 ~ 120 ºC PPL: ≤350 ºC metallforsegling: ≤450 ºC |
| Forbindelse | Tråd |
| Ventil kroppsmateriale | 304, 316, 316l |
| Ventilplate materiale | 304, 316, 316l |
| Ventilsetfôr | PTFE, PPL, metallforsegling |
| Gjeldende medier | Vann, petroleum, syre, tyktflytende væske, slurrymedium, etc. |
L-formet hoveddimensjonstabell
| Dn (mm) | d | L | H |
| 15 | 12.7 | 64 | 53 |
| 20 | 16.0 | 76 | 63 |
| 25 | 20.0 | 87 | 66 |
| 32 | 25.0 | 96 | 81 |
| 40 | 32.0 | 114 | 83 |
| 50 | 38.1 | 142 | 96 |
T-formet hoveddimensjonstabell
| Dn (mm) | d | L | H |
| 15 | 12.7 | 75 | 59 |
| 20 | 16 | 85 | 64 |
| 25 | 20 | 100 | 80 |
| 32 | 25 | 115 | 90 |
| 40 | 32 | 125 | 96 |
| 50 | 38.1 | 148 | 106 |
