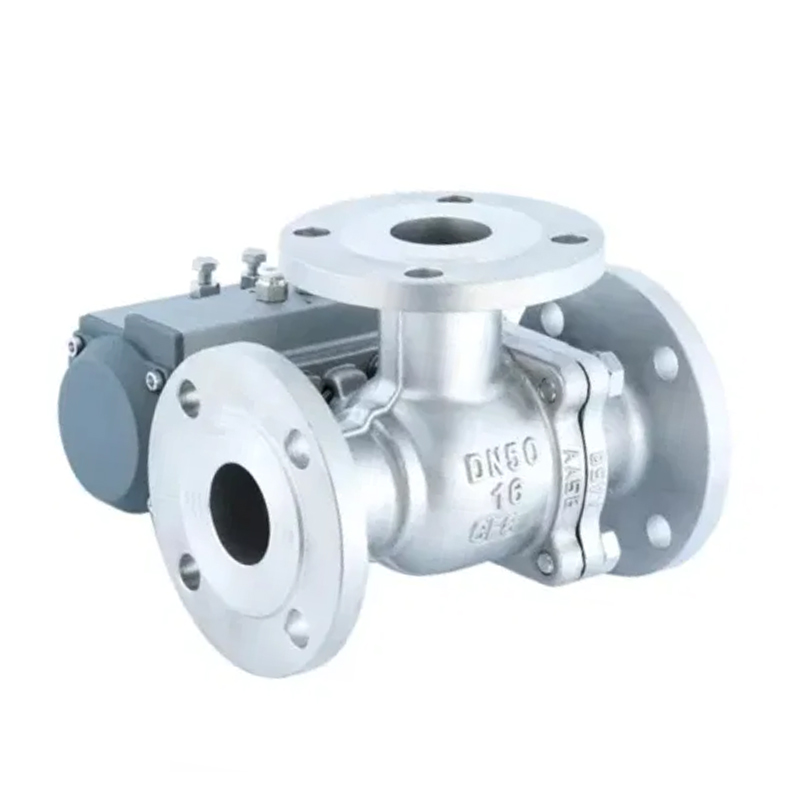

Q644/45F pneumatisk treveis flensBallventil kan være L-type eller T-type. L-Type (BQ644F) Treveis kuleventil brukes til å bytte strømningsretning på mediet og kan koble to vinkelrett kanaler; T-Type (BQ645F) Treveis kuleventil brukes til middels avledning, kobling av sammenløp og strømningsretning. T-type treveis kan gjøre tre kanaler koblet sammen eller koble til to av dem. Pneumatisk treveis kuleventil vedtar generelt to-seters struktur, og kan også ta i bruk fire-seters struktur i henhold til brukerkrav. Det er mye brukt i vannforsyning, petrokjemisk, metallurgi, gruvedrift, tekstil, energi, papirproduksjon, mat, stål og andre rørledningssystemer for å bytte strømningsretning på mediet og avlede eller blande mediet.
Teknisk parameter
Pneumatisk aktuator valgfrie funksjoner | Dobbelt skuespill, enkelt skuespill |
Pneumatiske aktuator valgfrie modeller | På serien, AW -serien |
Magnetventilspenning | AC110V, AC220V, AC24V, DC24V |
Luftkildetrykk | 2BAR-8BAR |
Nominell diameter | DN15mm-DN200mm |
Nominelt press | Pn1.0mpa ~ pn1.6mpa |
Gjeldende temperatur | PTFE: -30- 120 ºC PPL: ≤350 ºC metallforsegling: ≤450 ºC |
Forbindelse | Flens |
Ventil kroppsmateriale | Cast Steel, 304, 316, 316l |
Ventilplate materiale | 304, 316, 316l |
Ventilsetfôr | PTFE, PPL, metallforsegling |
Gjeldende medier | Vann, petroleum, syre, tyktflytende væske, slurrymedium, etc. |
Hoveddimensjonstabellen
Dn (mm) | H | L | L1 | D | D1 | D2 | b |
15 | 53 | 150 | 75 | 95 | 65 | 46 | 14 |
20 | 58.5 | 160 | 75 | 105 | 75 | 56 | 16 |
25 | 70 | 180 | 90 | 115 | 85 | 65 | 16 |
32 | 77.5 | 200 | 100 | 140 | 100 | 76 | 18 |
40 | 86.5 | 220 | 110 | 150 | 110 | 84 | 18 |
50 | 92 | 240 | 120 | 165 | 125 | 99 | 20 |
65 | 107 | 260 | 130 | 185 | 145 | 118 | 20 |
80 | 119 | 280 | 140 | 200 | 160 | 132 | 20 |
100 | 150 | 320 | 160 | 220 | 180 | 156 | 22 |
125 | 200 | 380 | 190 | 250 | 210 | 184 | 22 |
150 | 240 | 440 | 220 | 285 | 240 | 211 | 24 |
200 | 300 | 550 | 275 | 340 | 295 | 266 | 24 |
