Kort introduksjon

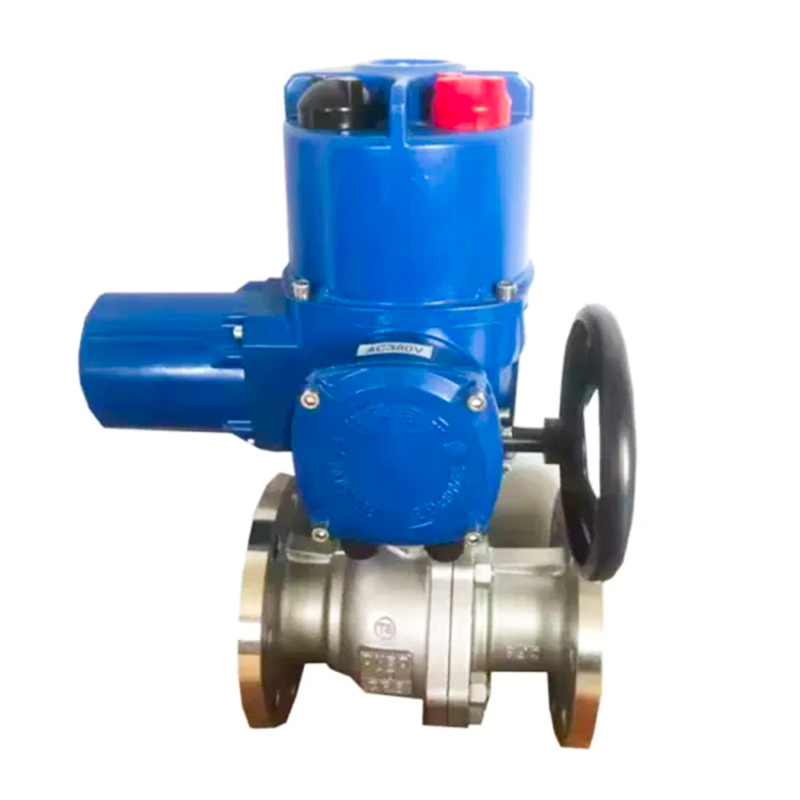

Q941F-elektriske flensballventilen har den samme 90 graders rotasjonsløftning, med et sirkulært gjennomgående hull eller kanal som passerer gjennom aksen. Forholdet mellom den sfæriske overflaten og kanalporten skal være slik at når ballen roterer 90 grader, skal det alle presentere en sfærisk overflate ved innløpet og utløpet, og dermed kutte av strømmen.
Elektriske flensballventiler krever bare en rotasjon på 90 grader og et lite rotasjonsmoment for å lukke tett. Det helt lik ventilkroppshulen gir en lav motstand og rett passasje for mediet. Det antas generelt at kuleventiler er egnet for direkte åpning og lukking, men de siste årene er kuleventiler designet for å ha gass- og strømningskontrollfunksjoner. Hovedegenskapene til kuleventiler er deres kompakte struktur, enkel drift og vedlikehold, egnet for generelle arbeidsmedier som vann, løsningsmidler, syrer og naturgass, samt for medier med tøffe arbeidsforhold som oksygen, hydrogenperoksyd, metan , og etylen. Ventilkroppen til en kuleventil kan være integrert eller modulær.
Teknisk parameter
ELEKTRISK Aktuator Valgfrie funksjoner | Bytte, integrert, justerende, intelligent |
Elektriske aktuatorer er tilgjengelige i en rekke modeller | Q, DQ, QM, QC, AKQ -serien, Valgfri Z -serie med stor diameter, AK -serie |
Spenning | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
Nominell diameter | Dn15mm ~ DN200mm |
Nominelt press | Pn1.0mpa ~ pn2.5mpa |
Gjeldende temperatur | PTEE: -30- 120 ° C PPL: ≤ 350 ° C Metallforsegling: ≤ 450 ° C |
Forbindelse | Flenset type |
Kroppsmateriale | Støpejern, støpt stål, 304, 316, 316l |
Skivemateriale | 304、316、316l |
Setefôr | PTEE, PPL, Metal Seals |
Gjeldende medier | Vann, petroleum, syrer, tyktflytende væsker, slurry media osv |
Strukturelt diagram over elektrisk flensekuleventil
Hoveddimensjonstabellen
DN (mm) | 1.0MPA | 1.6MPA | 2,5MPA | 4.0MPA | ||||||||||||
L | D | D1 | n-d | L | D | D1 | n-d | L | D | D1 | n-d | L | D | D1 | n-d | |
15 | 130 | 95 | 65 | 4-14 | 130 | 95 | 65 | 4-14 | 130 | 95 | 65 | 4-14 | 130 | 95 | 65 | 4-14 |
20 | 140 | 105 | 75 | 4-14 | 140 | 105 | 75 | 4-14 | 140 | 105 | 75 | 4-14 | 140 | 105 | 75 | 4-14 |
25 | 150 | 115 | 85 | 4-14 | 150 | 115 | 85 | 4-14 | 150 | 115 | 85 | 4-14 | 150 | 115 | 85 | 4-14 |
32 | 165 | 135 | 100 | 4 -φ18 | 165 | 135 | 100 | 4 -φ18 | 165 | 135 | 100 | 4 -φ18 | 180 | 135 | 100 | 4 -φ18 |
40 | 180 | 145 | 110 | 4 -φ18 | 180 | 145 | 110 | 4 -φ18 | 180 | 145 | 110 | 4 -φ18 | 200 | 145 | 110 | 4 -φ18 |
50 | 200 | 160 | 125 | 4 -φ18 | 200 | 160 | 125 | 4 -φ18 | 200 | 160 | 125 | 4 -φ18 | 220 | 160 | 125 | 4 -φ18 |
65 | 220 | 180 | 145 | 4 -φ18 | 220 | 180 | 145 | 4 -φ18 | 220 | 180 | 145 | 8-φ18 | 250 | 180 | 145 | 8-φ18 |
80 | 250 | 195 | 160 | 4 -φ18 | 250 | 195 | 160 | 8-φ18 | 250 | 195 | 160 | 8-φ18 | 280 | 195 | 160 | 8-φ18 |
100 | 280 | 215 | 180 | 8-φ18 | 280 | 215 | 180 | 8-φ18 | 280 | 230 | 190 | 8-φ23 | 320 | 230 | 190 | 8-φ23 |
125 | 320 | 245 | 210 | 8-φ18 | 320 | 245 | 210 | 8-φ18 | 320 | 270 | 220 | 8-φ25 | 400 | 270 | 220 | 8-φ25 |
150 | 360 | 280 | 240 | 8-φ23 | 360 | 280 | 240 | 8-φ23 | 360 | 300 | 250 | 8-φ25 | 400 | 300 | 250 | 8-φ25 |
200 | 400 | 335 | 295 | 8-φ23 | 400 | 335 | 295 | 12-φ23 | 400 | 360 | 310 | 12-φ25 | 502 | 375 | 310 | 12-φ303 |
