Kort introduksjon

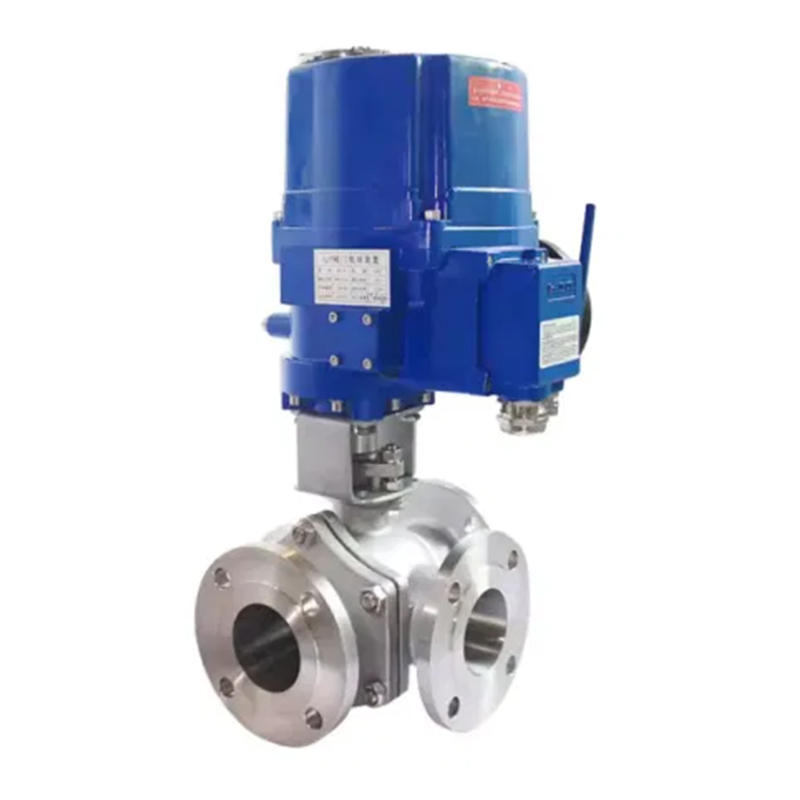

Q944/45F elektrisk treveis flensBallventil kan være L-formet eller T-formet. Den L-formede (Q944F) treveis kuleventilen brukes til å bytte strømningsretning på mediet og kan koble to vinkelrett kanaler; T-formet (Q945F) treveis kuleventil brukes til middels avledning, sammenslåing og strømningsretning. En T-formet tee kan koble tre kanaler til hverandre eller koble to av dem. Elektriske treveis kuleventiler tar vanligvis en toprelstruktur, men kan også ta i bruk en fire seterstruktur i henhold til brukerkrav. Mye anvendelig for å bytte strømningsretning for media og avledning eller blande væsker i rørledningssystemer som vannforsyning, petrokjemikalier, metallurgi, gruvedrift, tekstiler, energi, papirproduksjon, mat, stål, etc.
Teknisk parameter
ELEKTRISK Aktuator Valgfrie funksjoner | Bytte, integrert, justerende, intelligent |
Elektriske aktuatorer er tilgjengelige i en rekke modeller | Q, DQ, QM, QC, AKQ -serien, Valgfri Z -serie med stor diameter, AK -serie |
Spenning | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
Nominell diameter | DN15mm ~ DN200mm |
Nominelt press | Pn1.0mpa ~ pn1.6mpa |
Gjeldende temperatur | PTFE: -30- 120 ° C PPL: ≤350 ° C Metallforsegling: ≤450 ° C |
Forbindelse | Flens |
Kroppsmateriale | Cast Steel, 304, 316, 316l |
Skivemateriale | 304、316、316l |
Setefôr | PTFE, PPL, Metal Seals |
Gjeldende medier | Vann, petroleum, syrer, tyktflytende væsker, slurry media osv |
Strukturelt diagram over elektrisk treveis flensballventil
Hoveddimensjonstabellen
Dn (mm) | H | L | L1 | D | D1 | D2 | b |
15 | 53 | 150 | 75 | 95 | 65 | 46 | 14 |
20 | 58.5 | 160 | 75 | 105 | 75 | 56 | 16 |
25 | 70 | 180 | 90 | 115 | 85 | 65 | 16 |
32 | 77.5 | 200 | 100 | 140 | 100 | 76 | 18 |
40 | 86.5 | 220 | 110 | 150 | 110 | 84 | 18 |
50 | 92 | 240 | 120 | 165 | 125 | 99 | 20 |
65 | 107 | 260 | 130 | 185 | 145 | 118 | 20 |
80 | 119 | 280 | 140 | 200 | 160 | 132 | 20 |
100 | 150 | 320 | 160 | 220 | 180 | 156 | 22 |
125 | 200 | 380 | 190 | 250 | 210 | 184 | 22 |
150 | 240 | 440 | 220 | 285 | 240 | 211 | 24 |
200 | 300 | 550 | 275 | 340 | 295 | 266 | 24 |
