Kort introduksjon

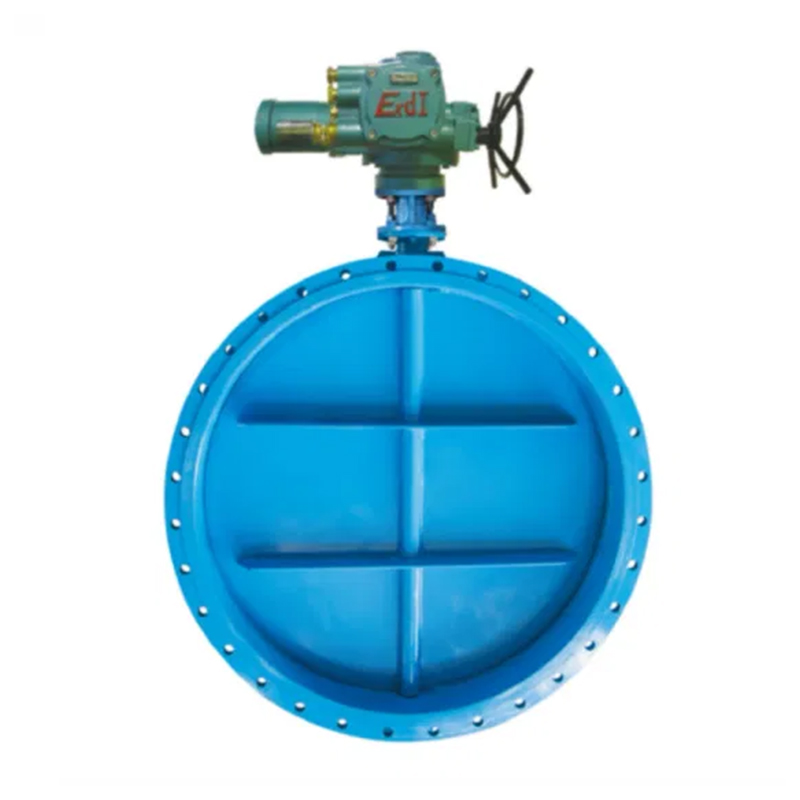

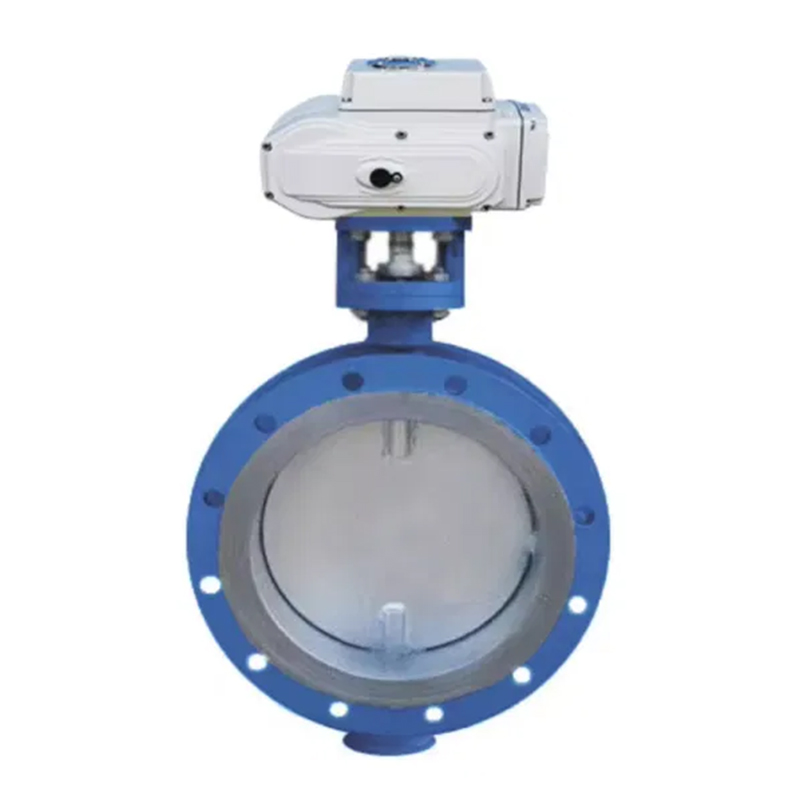

D941W elektrisk ventilasjon sommerfuglventil er egnet for to-stillingsventilasjonsavskjæring. Forbindelsen mellom ventilen og aktuatoren vedtar en grenforbindelsesmetode. Den elektriske aktuatoren trenger ikke å være utstyrt med en servoforsterker, og inngangseffekten kan kontrollere operasjonen.
Ventilasjons sommerfuglventil er designet og produsert med en ny strukturell form for sveising av en midtlinje sommerfuglplate og en kortstruktur kobberplate. Den er sveiset med høykvalitets slitasjebestandige materialer. Den har en kompakt struktur, lett vekt, enkel installasjon, liten strømningsmotstand, stort strømningsvolum, unngår påvirkning av høy temperaturutvidelse, og er enkel å betjene. Det er ingen tilkoblingsstang, bolt, etc. Inne i, pålitelig drift, lang levetid, spesielt egnet for lavtrykksforskjell, stor diameter og store strømningsanledninger. Det brukes i kombinasjon med forskjellige aktuatorer for å danne ventiler med forskjellige ytelser. Det kan installeres i flere posisjoner og påvirkes ikke av strømningsretningen til mediet. Ventilasjons sommerfuglventil er en ikke-forseglet sommerfuglventil, som er mye brukt i ventilasjons- og støvfjerningssystemer. Det brukes til å koble sammen, åpne og lukke eller justere mediumvolumet på rørledninger med støvholdige gasser, gassrørledninger, ventilasjonsrensingsenheter, røykgassrørledninger, etc., med en middels temperatur på ≤300 ºC og et nominelt trykk på -0,1 MPA.
Teknisk parameter
Valgfrie elektriske aktuatorfunksjoner | Bryter type, integrert type, reguleringstype, intelligent type |
Valgfrie elektriske aktuatormodeller | Q, DQ, QM, QC, AKQ -serien, Valgfri Z -serie med stor diameter, AK -serie |
Spenning | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
Nominell diameter | Dn25mm ~ dn1400mm |
Nominelt press | Pn1.0mpa ~ pn1.6mpa |
Riktig temperatur | EPDM: -30- 100 ºC PTEE: -30- 120 ºC |
Forbindelse | Wafer type, u type |
Ventil kroppsmateriale | Karbonstål, rustfritt stål |
Ventilplate materiale | Karbonstål, rustfritt stål, legeringsstål, etc. |
Ventilsetfôr | Sementert karbid, wolframkarbid, nikkellegering, grafittkompositt, PTFE |
Gjeldende medier | Vann, damp, olje, svake etsende medier, etc. |
Hoveddimensjonstabellen
Dn (mm) | L | H | 0,05-0,1MPA | 0,25MPa | 0,6MPa | |||||||||
D | D1 | D2 | n-d | D | D1 | D2 | n-d | D | D1 | D2 | n-d | |||
50 | 108 | 70 | 140 | 110 | 88 | 4-14 | 140 | 110 | 88 | 4-14 | 140 | 110 | 88 | 4-14 |
65 | 112 | 80 | 160 | 130 | 108 | 4-14 | 160 | 130 | 108 | 4-14 | 160 | 130 | 108 | 4-14 |
80 | 114 | 95 | 190 | 150 | 124 | 4 -φ18 | 190 | 150 | 124 | 4 -φ18 | 190 | 150 | 124 | 4-φ19 |
100 | 127 | 105 | 210 | 190 | 144 | 4 -φ18 | 210 | 190 | 144 | 4 -φ18 | 210 | 190 | 144 | 4-φ19 |
125 | 140 | 120 | 240 | 200 | 174 | 8-φ18 | 240 | 200 | 174 | 8-φ18 | 240 | 200 | 174 | 8-φ19 |
150 | 140 | 132 | 265 | 225 | 199 | 8-φ18 | 265 | 225 | 199 | 8-φ18 | 265 | 225 | 199 | 8-φ19 |
200 | 152 | 160 | 320 | 280 | 254 | 8-φ18 | 320 | 280 | 254 | 8-φ18 | 320 | 280 | 254 | 8-φ19 |
250 | 165 | 187 | 375 | 335 | 309 | 12-φ18 | 375 | 335 | 309 | 12-φ18 | 375 | 335 | 309 | 12-φ19 |
300 | 180 | 220 | 440 | 395 | 363 | 12-φ22 | 440 | 395 | 363 | 12-φ22 | 440 | 395 | 363 | 12-φ23 |
350 | 180 | 245 | 490 | 445 | 413 | 12-φ22 | 490 | 445 | 413 | 12-φ22 | 490 | 445 | 413 | 12-φ23 |
400 | 200 | 270 | 540 | 495 | 463 | 16-φ22 | 540 | 495 | 463 | 16-φ22 | 540 | 495 | 463 | 16-φ23 |
450 | 200 | 297 | 595 | 550 | 518 | 16-φ22 | 595 | 550 | 518 | 16-φ22 | 595 | 550 | 518 | 16-φ23 |
500 | 220 | 322 | 645 | 600 | 568 | 20-φ22 | 645 | 600 | 568 | 20-φ22 | 645 | 600 | 568 | 20-φ23 |
600 | 220 | 377 | 755 | 705 | 667 | 20-φ26 | 755 | 705 | 667 | 20-φ26 | 755 | 705 | 667 | 20-φ26 |
700 | 240 | 430 | 860 | 810 | 772 | 24-φ26 | 860 | 810 | 772 | 24-φ26 | 860 | 810 | 772 | 24-φ26 |
800 | 240 | 487 | 975 | 920 | 878 | 24-φ30 | 975 | 920 | 878 | 24-φ30 | 975 | 920 | 878 | 24-φ31 |
900 | 260 | 537 | 1075 | 1020 | 978 | 24-φ30 | 1075 | 1020 | 978 | 24-φ30 | 1075 | 1020 | 978 | 24-φ31 |
1000 | 260 | 587 | 1175 | 1120 | 1078 | 28-φ30 | 1175 | 1120 | 1078 | 28-φ30 | 1175 | 1120 | 1078 | 28-φ31 |
1200 | 280 | 702 | 1375 | 1320 | 1280 | 32-φ30 | 1375 | 1320 | 1280 | 32-φ30 | 1405 | 1340 | 1295 | 32-φ34 |
1400 | 300 | 782 | 1575 | 1520 | 1480 | 36-φ30 | 1575 | 1520 | 1480 | 36-φ30 | 1630 | 1560 | 1510 | 36-φ37 |
1600 | 320 | 895 | 1790 | 1730 | 1690 | 40-φ30 | 1790 | 1730 | 1690 | 40-φ30 | 1830 | 1760 | 1710 | 40-φ37 |
1800 | 340 | 995 | 1990 | 1930 | 1890 | 44-φ30 | 1990 | 1930 | 1890 | 44-φ30 | 2045 | 1970 | 1918 | 44-φ40 |
2000 | 360 | 1095 | 2190 | 2130 | 2090 | 48-φ30 | 2190 | 2130 | 2090 | 48-φ30 | 2265 | 2180 | 2125 | 48 -φ43 |
2200 | 380 | 1200 | 2405 | 2340 | 2295 | 52-φ33 | 2405 | 2340 | 2295 | 52-φ33 | 2475 | 2390 | 2335 | 52-φ43 |
2400 | 400 | 1310 | 2605 | 2540 | 2495 | 56-φ33 | 2605 | 2540 | 2495 | 56-φ33 | 2685 | 2600 | 2545 | 56 -φ43 |
2600 | 420 | 1420 | 2805 | 2740 | 2695 | 60-φ33 | 2805 | 2740 | 2695 | 60-φ33 | 2905 | 2810 | 2750 | 60-φ49 |
2800 | 440 | 1530 | 3030 | 2960 | 2910 | 64-φ36 | 3030 | 2960 | 2910 | 64-φ36 | 3115 | 3020 | 2960 | 64-φ49 |
3000 | 460 | 1640 | 3230 | 3160 | 3110 | 68-φ36 | 3230 | 3160 | 3110 | 68-φ36 | 3315 | 3220 | 3160 | 68-φ49 |
3200 | 480 | 1760 | 3430 | 3360 | 3310 | 72-φ36 | 3430 | 3360 | 3310 | 72-φ36 | 3525 | 3430 | 3360 | 72-φ49 |
3400 | 500 | 1870 | 3630 | 3560 | 3510 | 76-φ36 | 3630 | 3560 | 3510 | 76-φ36 | 3735 | 3640 | 3560 | 76 -φ49 |
3600 | 520 | 1980 | 3840 | 3770 | 3720 | 80-φ36 | 3840 | 3770 | 3720 | 80-φ36 | 3970 | 3860 | 3720 | 80-φ56 |
3800 | 540 | 2120 | 4045 | 3970 | 3920 | 80-φ39 | 4045 | 3970 | 3920 | 80-φ39 | 4180 | 4070 | 3970 | 80-φ62 |
4000 | 560 | 2230 | 4245 | 4170 | 4120 | 84-φ39 | 4245 | 4170 | 4120 | 84-φ39 | 4380 | 4270 | 4170 | 84-φ623 |
