Kort introduksjon

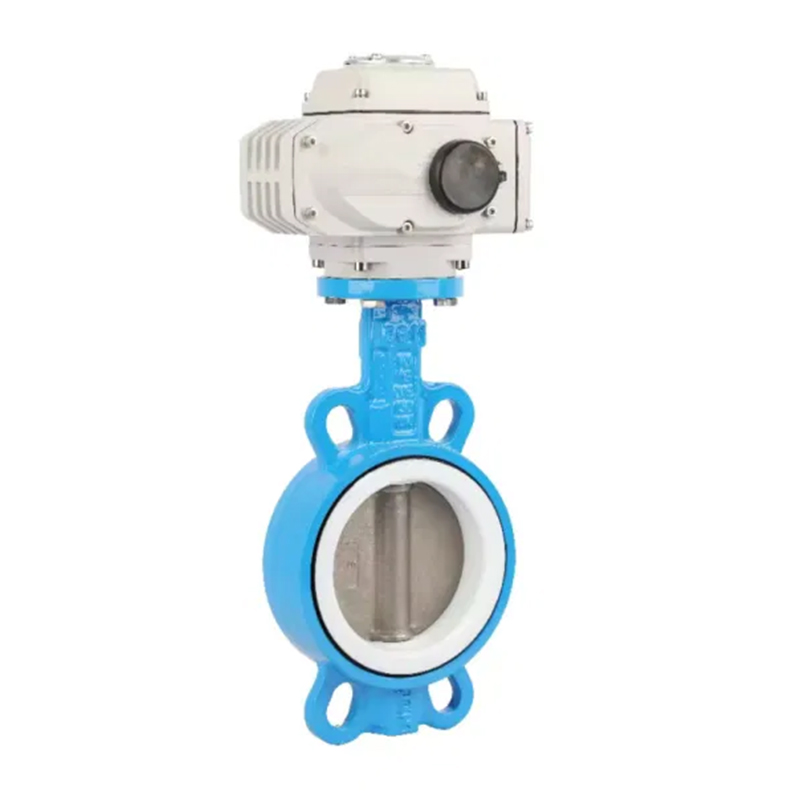

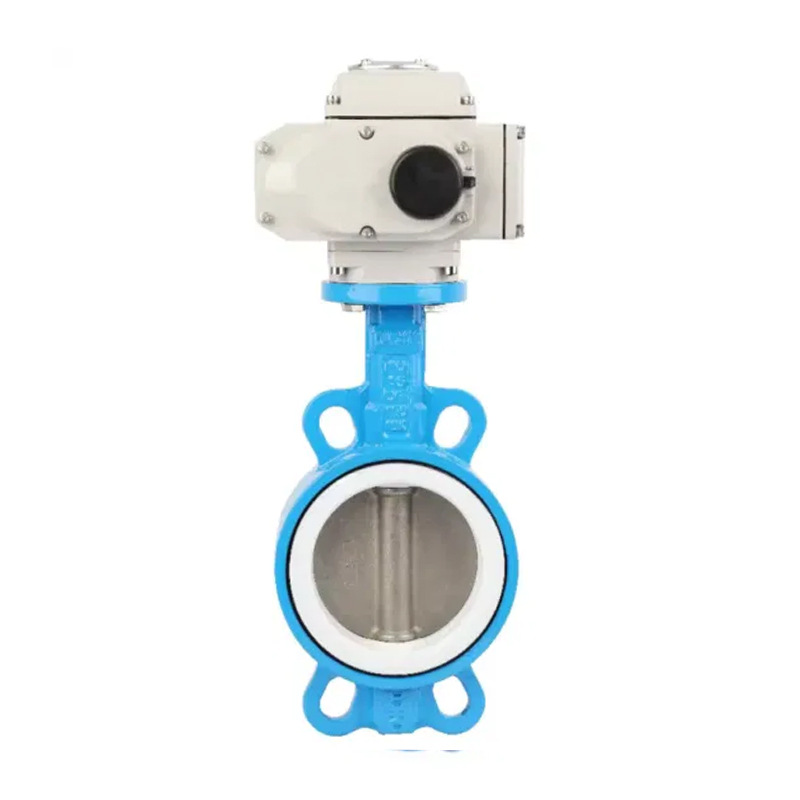

D971X elektrisk wafer gummi sommerfuglventil har ny og rimelig design, enkel struktur, liten størrelse, lett vekt, 90-graders rotasjon, rask åpning og lukking, lite driftsmoment, enkel drift, arbeidsbesparende og dyktig. Den kan installeres i hvilken som helst posisjon og er enkel å vedlikeholde. Tetningen kan erstattes, tetningsytelsen er pålitelig for å oppnå toveis tetning og null lekkasje, tetningsmaterialet er aldrende-resistent, korrosjonsbestandig og har en lang levetid.
Når skivegummi -sommerfuglventilen er i den helt åpne posisjonen, er tykkelsen på sommerfuglplaten den eneste motstanden når mediet renner gjennom ventillegemet. Derfor er trykkfallet generert av ventilen veldig liten, så den har gode strømningskontrollegenskaper. Sommerfuglventiler er ikke bare mye brukt i generelle næringer som petroleum, gass, kjemisk industri og vannbehandling, men også i kjølevannssystemet til termiske kraftverk.
Teknisk parameter
Valgfrie elektriske aktuatorfunksjoner | Bryter type, integrert type, reguleringstype, intelligent type |
Valgfrie elektriske aktuatormodeller | Q, DQ, QM, QC, AKQ -serien, Valgfri Z -serie med stor diameter, AK -serie |
Spenning | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
Nominell diameter | Dn25mm ~ dn1400mm |
Nominelt press | Pn1.0mpa ~ pn1.6mpa |
Riktig temperatur | EPDM: -30- 100 ºC PTEE: -30- 120 ºC |
Forbindelse | Wafer Type |
Ventil kroppsmateriale | Duktilt jern, karbonstål, rustfritt stål |
Ventilplate materiale | Duktilt jern, 304, 316, 316l, 2507, 1.4529, kobberplate, nylon, etc. |
Ventilsetfôr | NBR, EPDM, PTFE |
Gjeldende medier | Vann, gass, oppslemming, olje, etc. |
Merk: Parametrene ovenfor er for normal forsyning. Hvis du har spesielle krav, kan du angi salget når du bestiller.
Hoveddimensjonstabellen
Dn | H1 | H2 | H3 | L | L1 | D | D1 | D2 | D3 | D4 | N-d | N1-1 | |
mm | tomme | ||||||||||||
25 | 1 " | 55 | 96 | 25 | 33 | / | 71 | 85 | 32.5 | 65 | 50 | 4-12 | 4-6.7 |
32 | 1.2 " | 55 | 96 | 25 | 33 | / | 71 | 100 | 32.5 | 65 | 50 | 4-12 | 4-6.7 |
40 | 1.6 " | 55 | 105 | 25 | 33 | / | 81 | 110 | 40 | 65 | 50 | 4-12 | 4-6.7 |
50 | 2 " | 80 | 161 | 32 | 42 | 84.84 | 118 | 120 | 52.9 | 77 | 57 | 4-φ23 | 4-6.7 |
65 | 2.5 " | 89 | 175 | 32 | 44.7 | 96 | 137 | 136 | 64.5 | 77 | 57 | 4-φ27 | 4-6.7 |
80 | 3 " | 95 | 181 | 32 | 45.2 | 61 | 143 | 160 | 78.8 | 77 | 57 | 8-φ18 | 4-6.7 |
100 | 4 " | 114 | 200 | 32 | 52.1 | 71 | 156 | 185 | 104 | 92 | 70 | 4-φ25 | 4-10.3 |
125 | 5 " | 127 | 213 | 32 | 54.4 | 82 | 190 | 215 | 123.3 | 92 | 70 | 4-φ23 | 4-10.3 |
150 | 6 " | 139 | 226 | 32 | 55.8 | 91 | 212 | 238 | 155.6 | 92 | 70 | 4-φ25 | 4-10.3 |
200 | 8 " | 175 | 260 | 45 | 60.6 | 113 | 268 | 295 | 202.5 | 115 | 89 | 4-φ25 | 4-10.3 |
76 | 4-φ23 | ||||||||||||
250 | 10 " | 203 | 292 | 45 | 65.6 | 92 | 325 | 357 | 250.5 | 115 | 89 | 4 - φ 2 9 | 4-10.3 |
300 | 12 " | 242 | 337 | 45 | 76.9 | 105 | 403 | 407 | 301.6 | 140 | 108 | 4 - φ 2 9 | 4-10.3 |
350 | 14 " | 267 | 368 | 45 | 76.5 | 91 | 436 | 467 | 333.3 | 140 | 108 | 4-φ30 | 4-10.3 |
400 | 16 " | 309 | 400 | 51 | 85.7 | 101 | 488 | 515 | 389.6 | 197 | 159 | 4-φ26 4-φ30 | 4-20.6 |
72 | 102 | 525 | |||||||||||
450 | 18 " | 328 | 422 | 51 | 104.6 | 88 | 539 | 565 | 440.5 | 197 | 159 | 4-φ26 | 4-20.6 |
72 | 92 | 585 | 4-φ30 | ||||||||||
500 | 20 " | 360 | 480 | 53 | 130.28 | 97 | 594 | 620 | 491.6 | 197 | 159 | 4 - φ 2 6 | 4-20.6 |
78 | 102 | 650 | 4-φ33 | ||||||||||
600 | 24 " | 459 | 562 | 70 | 151.36 | 113 | 524 | 725 | 592.5 | 275 | 215 | 20-φ30 | 8-18 |
82 | 121 | 770 | 20-φ36 | ||||||||||
700 | 28 " | 520 | 624 | 66 | 163 | 110 | 895 | 840 | 695 | 300 | 254 | 24-φ30 | 8-18 |
82 | 20-φ36 | ||||||||||||
800 | 32 " | 591 | 672 | 66 | 188 | 124 | 1015 | 950 | 795 | 300 | 254 | 24-φ33 | 8-18 |
82 | 24-φ39 | ||||||||||||
900 | 36 " | 656 | 720 | 118 | 203 | 118 | 1115 | 1050 | 865 | 300 | 254 | 24-φ33 | 8-18 |
1000 | 40 " | 722 | 800 | 141 | 216 | 130 | 1230 | 1160 | 965 | 300 | 254 | 24-φ36 | 8-18 |
1200 | 48 " | 765 | 860 | 184 | 231 | 150 | 1350 | 1260 | 1040 | 350 | 302 | 28-φ36 | 8-18 |
1400 | 56 " | 804 | 920 | 240 | 250 | 178 | 1440 | 1400 | 1132 | 350 | 302 | 28-φ36 | 8-18 |
