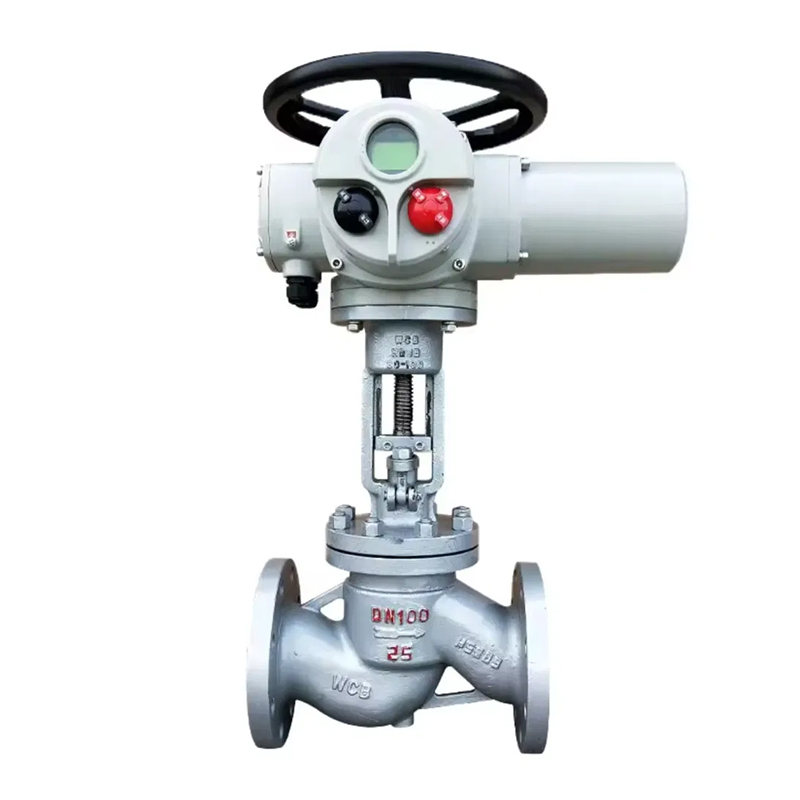

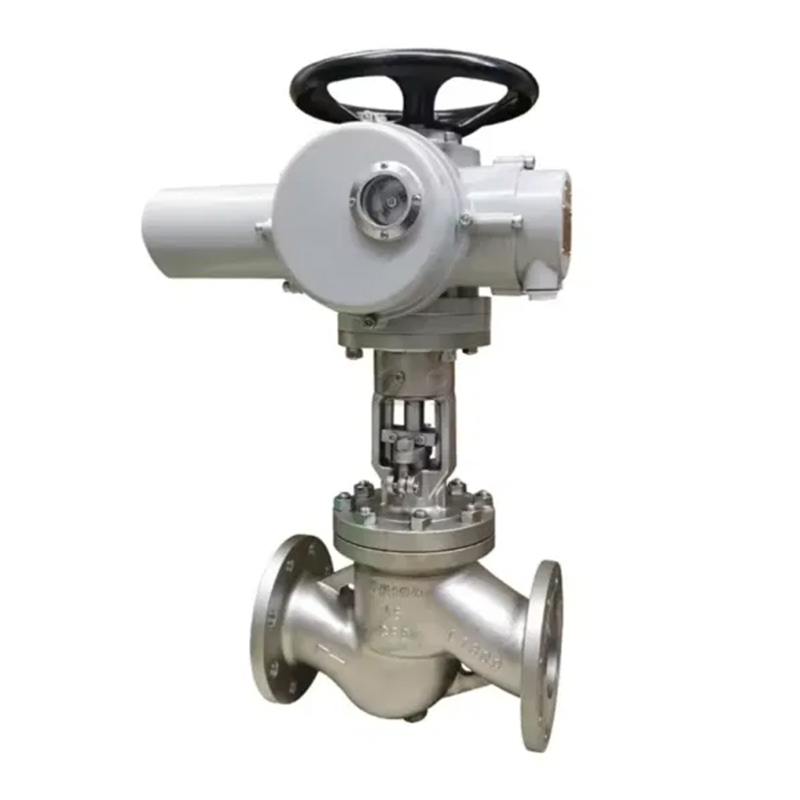

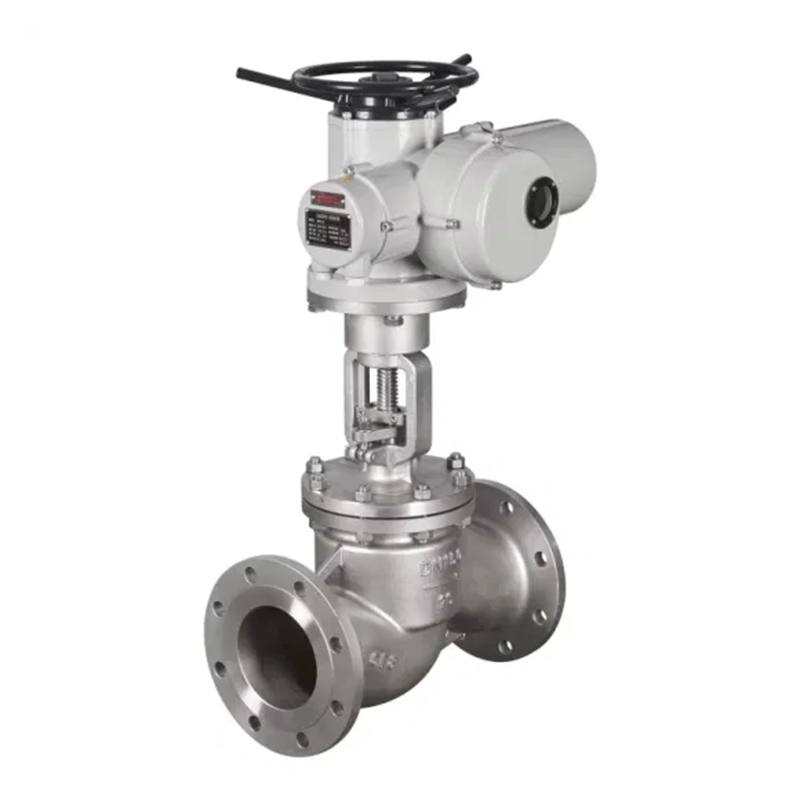

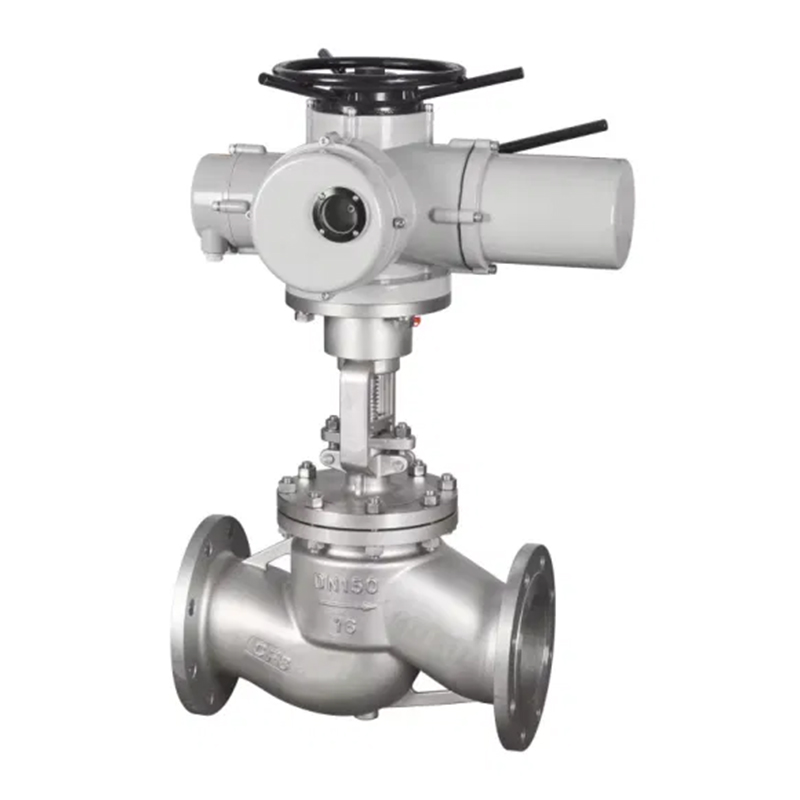

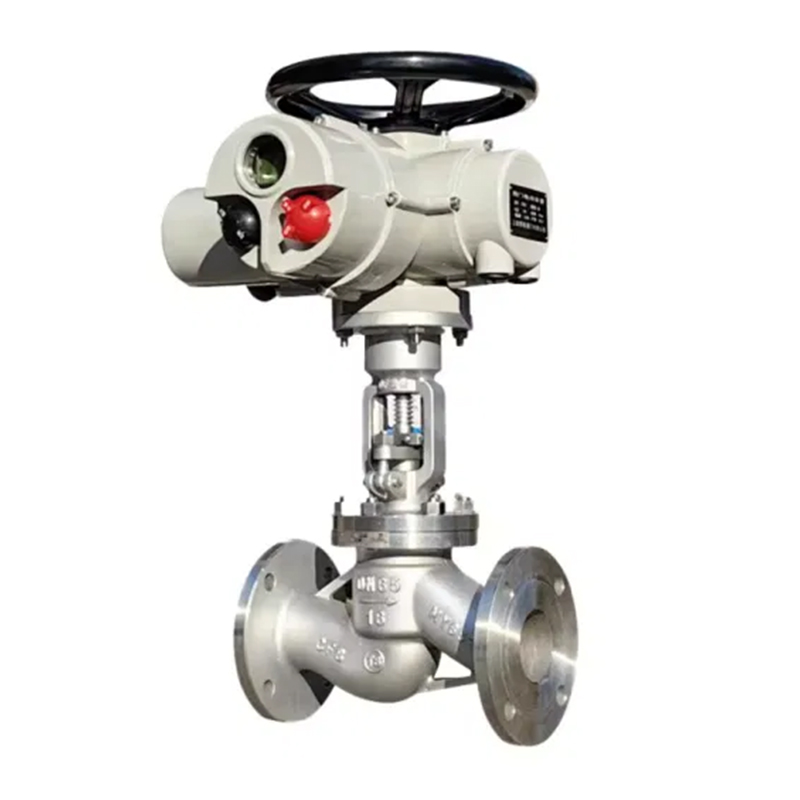

J941H ELEKTRISKE GLOBE VALVER OVERSIKT
J941H elektrisk stoppventil består av to deler: elektrisk aktuator og stoppventil. Ventilkroppsmaterialet er komplett, og fyllstoffet og hele stykket kan nå velges i henhold til de faktiske arbeidsforholdene eller brukerkravene. Det kan påføres forskjellige trykk-, temperatur- og middels forhold. Ventilen brukes hovedsakelig til å kutte av, fordele og endre strømningsretningen til mediet i rørledningen. Det brukes vanligvis ikke til justering fordi den ubalanserte kraften er for stor under justering, noe som vil forårsake alvorlig erosjon til ventilkjernen. Det er egnet for vannforsyning og drenering, petrokjemisk, metallurgi og andre steder med høyt trykk.
Den elektriske stoppventilen er en tvungen tetningsventil, så når ventilen er lukket, må trykket påføres ventilskiven for å tvinge tetningsoverflaten til ikke å lekke. Når mediet kommer inn i ventilen fra bunnen av ventilskiven, er motstanden som driftskraften trenger å overvinne friksjonen mellom ventilstammen og fyllstoffet og skyvekraften som genereres av trykket til mediet. Kraften til å lukke ventilen er større enn kraften for å åpne ventilen, slik at diameteren på ventilstammen skal være stor, ellers vil ventilstammen bøye seg.
Teknisk parameter
Valgfrie elektriske aktuatorfunksjoner | Bryter type, integrert type, reguleringstype, intelligent type |
Valgfrie elektriske aktuatormodeller | Z -serie, AK -serie |
Spenning | AC220V, AC380V |
Nominell diameter | Dn10mm ~ dn300mm |
Nominelt press | Pn1.0mpa ~ pn6.4mpa |
Riktig temperatur | -30 ~ 550 ºC |
Forbindelse | Flens |
Ventil kroppsmateriale | Cast Steel, 304, 316, 316l |
Ventilplate materiale | Cast Steel, 304, 316, 316l |
Ventilsetfôr | PTFE, PPL, metallforsegling |
Gjeldende medier | Vann, petroleum, syre, tyktflytende væske, slurrymedium, etc. |
J941H elektriske klodeventiler størrelse og modeller
PN (MPA) | Dn (mm) | L | D | D1 | D2 | b | f | Z-yd |
1.6 | 10 | 130 | 90 | 60 | 40 | 14 | 2 | 4-14 |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | |
20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-14 | |
25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-14 | |
32 | 180 | 135 | 100 | 78 | 18 | 2 | 4 -φ18 | |
40 | 200 | 145 | 110 | 85 | 18 | 3 | 4 -φ18 | |
50 | 230 | 160 | 125 | 100 | 18 | 3 | 4 -φ18 | |
65 | 290 | 180 | 145 | 120 | 18 | 3 | 4 -φ18 | |
80 | 310 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | |
100 | 350 | 215 | 180 | 155 | 22 | 3 | 8-φ18 | |
125 | 400 | 245 | 210 | 185 | 24 | 3 | 8-φ18 | |
150 | 480 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | |
200 | 600 | 335 | 295 | 265 | 26 | 3 | 12-φ23 | |
250 | 650 | 405 | 355 | 320 | 30 | 3 | 12-φ23 | |
300 | 750 | 460 | 410 | 375 | 30 | 3 | 12-φ23 | |
2.5 | 10 | 130 | 90 | 60 | 40 | 16 | 2 | 4-14 |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | |
20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-14 | |
25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-14 | |
32 | 180 | 135 | 100 | 78 | 18 | 2 | 4 -φ18 | |
40 | 200 | 145 | 110 | 85 | 18 | 3 | 4 -φ18 | |
50 | 230 | 160 | 125 | 100 | 20 | 3 | 4 -φ18 | |
65 | 290 | 180 | 145 | 120 | 22 | 3 | 4 -φ18 | |
80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-φ18 | |
100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-φ18 | |
125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-φ18 | |
150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-φ23 | |
200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-φ23 | |
250 | 650 | 425 | 370 | 332 | 36 | 3 | 12-φ23 | |
300 | 750 | 485 | 430 | 390 | 40 | 4 | 12-φ23 |
PN (MPA) | Dn (mm) | L | D | D1 | D2 | D6 | b | f | Z-yd |
4.0 | 10 | 130 | 90 | 60 | 40 | 35 | 16 | 2 | 4-14 |
15 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4-14 | |
20 | 150 | 105 | 75 | 55 | 51 | 16 | 2 | 4-14 | |
25 | 160 | 115 | 85 | 65 | 58 | 16 | 2 | 4-14 | |
32 | 180 | 135 | 100 | 78 | 66 | 18 | 2 | 4 -φ18 | |
40 | 200 | 145 | 110 | 85 | 76 | 18 | 3 | 4 -φ18 | |
50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 -φ18 | |
65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 8-φ18 | |
80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 8-φ18 | |
100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 8-φ23 | |
125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 8-φ25 | |
150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 8-φ25 | |
200 | 600 | 375 | 320 | 282 | 260 | 38 | 3 | 12-φ30 | |
6.4 | 10 | 170 | 100 | 70 | 50 | 35 | 18 | 2 | 4-14 |
15 | 170 | 105 | 75 | 55 | 41 | 18 | 2 | 4-14 | |
20 | 190 | 125 | 90 | 68 | 51 | 20 | 2 | 4 -φ18 | |
25 | 210 | 135 | 100 | 78 | 58 | 22 | 2 | 4 -φ18 | |
32 | 230 | 150 | 110 | 82 | 66 | 24 | 2 | 4-φ23 | |
40 | 260 | 165 | 125 | 95 | 76 | 24 | 3 | 4-φ23 | |
50 | 300 | 175 | 135 | 105 | 88 | 26 | 3 | 8-φ23 | |
65 | 340 | 200 | 160 | 130 | 110 | 28 | 3 | 8-φ23 | |
80 | 380 | 210 | 170 | 140 | 121 | 30 | 3 | 8-φ23 | |
100 | 430 | 250 | 200 | 168 | 150 | 32 | 3 | 8-φ25 | |
125 | 500 | 295 | 240 | 202 | 176 | 36 | 3 | 8-φ30 | |
150 | 550 | 340 | 20 | 240 | 204 | 38 | 3 | 8-φ34 | |
200 | 650 | 405 | 345 | 300 | 260 | 44 | 3 | 12-φ343 |
