Produktfunksjoner
● Kompakt størrelse: Bare omtrent 35% av lignende produkter;
● Lett og behagelig: Vekten tilsvarer en tredjedel av lignende produkter;
● Vakkert og elegant: Die Cast Aluminium Alloy Shell, med et fint og glatt utseende som kan redusere elektromagnetisk interferens;
● Fullt funksjonell: brytertype, passiv kontakttype, proporsjonal type, intelligent justeringstype er alle tilgjengelige;
● Presisjonsslitemotstand: ormutstyret og ormutstyret er perfekt kombinert, harmonisk koblet, og den integrerte utgangen til ormutstyret reduserer tilkoblingsgapet effektivt, noe som forbedrer overføringsnøyaktigheten effektivt
● Enkel å bruke: Ingen inspeksjon, ingen tanking, rust og vanntett, kan installeres i noen vinkel;
● Flere beskyttelser: elektrisk grense, mekanisk grense, overoppheting av beskyttelse, beskyttelse av overbelastning, avfukting
● Diverse hastigheter: 5 sekunder, 8 sekunder, 15 sekunder, 30 sekunder, 50 sekunder, 100 sekunder osv .;
● Numerisk kontrolljustering: Svært integrert intelligent modul, digital innstilling, digital tuning, selvdiagnose svært nøyaktig, ingen behov for lokaliserer, automatisk kontroll, en maskin med flere funksjoner;
● Sikkerhetsgaranti: Gjennom AC1500V tåler spenningstesting, sikrer H-nivå sterkt isolert motor sikkerheten til maskinkroppen og produksjonen;
● Enkel støtte: Bruke enfase, tre-fase, DC strømforsyning, med enkel ekstern ledning.
Karakteristisk parametertabell over QC Rotary Valve Electric Actuator
Modell | QC-5 | QC-10 | QC-16 | QC-25 | QC-50 | QC-100 | QC-200 |
Strømforsyning | AC22050/60Hz (AC24V, AC110V, AC380V, DC24V, DC220V Vennligst spesifiser når du bestiller) | ||||||
Øyeblikk | 50n.m | 100N.M | 160N.M | 250N.M | 500N.M | 1000n, m | 2000n.M |
Tid | 5,10,30 | 5,10,30,60 | 5,15,30,60 | 5,15,30,60 | 5,15,30,60 | 60 | 100 |
Elektrisk maskineri | 15W/H. | 23W/H.. | 23W/H | 50W/H. | 90W/H. | 100W/H.. | 100W/H |
Arbeider strøm | 0.25a | 0.6a | 0.7a | 0,8a | 1.2A | 1.3a | 1.3a |
Vekt | 2,5 kg | 3,7 kg | 3,7 kg | 6,8 kg | 8,0 kg | 12 kg | 12 kg |
Rotasjonsvinkel | 0 ~ 360 ° | 0 ~ 90 ° | |||||
Omgivelsestemperatur | -30 ℃- 60 ℃ | ||||||
Spenningsmotstandsverdi | 1500vac/1 minutt | ||||||
Beskyttelsesnivå | IP-65 | ||||||
Begrensningsposisjon | Elektrisk maskineri | ||||||
Manuell drift | Leveres med et håndtak | ||||||
Installasjonsvinkel | Enhver vinkel |
Merk: Tid refererer til tiden som kreves for å danne seg fra 0 grader til 90 grader; Rotasjonsvinkelen refererer til det justerbare området for dannede vinkler.
Valgfrie funksjoner: 1. Oppvarming avfukter; 2. over momentbeskytter; 3. 4-20MA, 0-10V, 1-5V Intelligent justerbar type

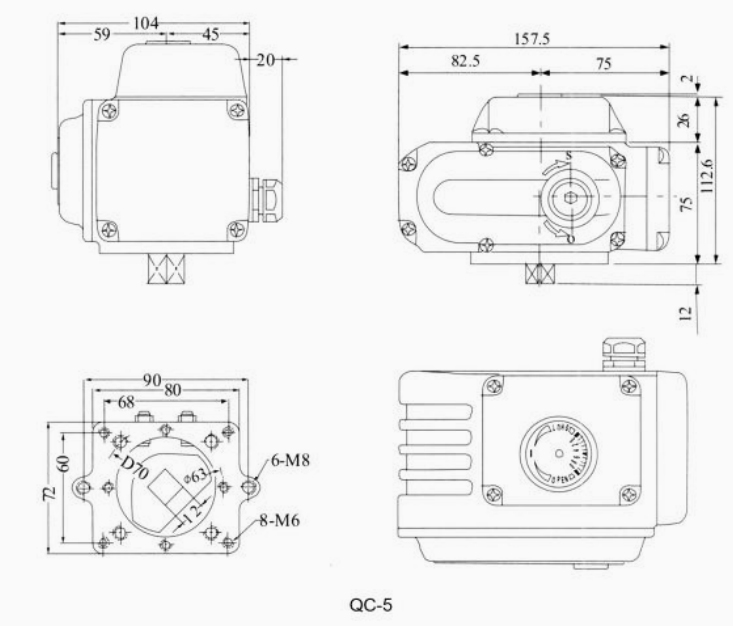

Oversikt dimensjonsdiagram
