Om praktisk anvendelse av elektriske aktuatorer i termiske kraftverk

Sammendrag: Elektriske aktuatorer med integrerte variabel frekvens intelligente kontrollenheter sparer plass og har nøyaktig posisjonering, men har dårlig motstand mot tøffe miljøer; Tradisjonelle elektriske aktuatorer har litt dårlig posisjonsnøyaktighet og er relativt store i størrelse, men har sterk motstand mot tøffe miljøer. Så hva slags elektriske aktuatorer er mer egnet for bruk i termiske kraftverk? Faktisk er aktuatorene som er egnet for praktisk anvendelse i termiske kraftverk ikke basert på hvor høyt det vitenskapelige og teknologiske innholdet er, og heller ikke på deres nydelige data ved normal temperatur og normale forhold, men på om de kan oppfylle kravene til ingen avslag på Flytt, ingen falsk bevegelse, stabil signaloverføring og ingen svikt i lang tid under ekstremt tøffe miljøforhold som høy temperatur, høyt trykk, stor vibrasjon og mye støv. Så lenge kravene ovenfor kan oppfylles, er de elektriske aktuatorer som er egnet for praktisk anvendelse i termiske kraftverk.

Nøkkelord: elektrisk aktuator, termisk kraftverk, praktisk anvendelse

Elektriske aktuatorer er enheter som driver ventiler gjennom elektriske motorer for å få ventilene til å nå helt åpne eller helt lukkede stilling. Elektriske aktuatorer er mye brukt i termiske kraftverk og er en uunnværlig del av termisk kraftverkautomatiseringskontroll. For eksempel bruker et mellomstor termisk kraftverk med to 300MW enheter 400 til 500 elektriske aktuatorer. Hvorvidt disse aktuatorene kan fungere stabilt uten avslag eller funksjonsfeil, er også direkte relatert til sikkerhet og stabilitet til enhetene. I et termisk kraftverk sender operatører koblingskommandoer til DC -ene gjennom en datamaskin. Etter å ha mottatt kommandoen, overfører DCS kommandoinformasjonen til den elektriske aktuatoren, noe som får aktuatoren til å drive ventilen til å bytte i henhold til driftskravene til enheten. I begynnelsen av igangkjøring av termiske kraftverk er elektriske aktuatorer av forskjellige modeller fra forskjellige produsenter generelt installert. Selv om hver elektriske aktuator har sine egne egenskaper og fordeler, vil noen aktuatorer i selve driften av termiske kraftverk ofte mislykkes etter langvarig drift, og vil nekte å betjene, funksjonsfeil og ikke overføres signaler, noe som reduserer kraftig Pålitelighet og økonomi for driften av termiske kraftenheter, og gir til og med visse farer. Derfor er det veldig viktig for termiske kraftverk å velge riktig type elektrisk aktuator. Ta et termisk kraftverk som et eksempel. I begynnelsen av konstruksjonen var det mer enn 400 elektriske aktuatorer installert i to 300MW -enheter, inkludert 6 typer elektriske aktuatorer. Noen av disse aktuatorene kunne imidlertid ikke operere stabilt på stedene sine, og fordi det var for mange typer aktuatorer, var daglig vedlikeholdsarbeid ekstremt vanskelig. I henhold til de faktiske driftsbetingelsene på stedet gjennomførte derfor det aktuelle tekniske personellet i kraftverket en oppfølgingsundersøkelse på driftsforholdene for de ovennevnte typene elektriske aktuatorer for å bestemme hvordan de skal få disse aktuatorene til å fungere stabilt for å sikre den stabile operasjonen av kraftverksenhetene.

Aukoma AKZ -serien Intelligente elektriske aktuatorer er patenterte produkter av Aukoma. Fordi de har en integrert variabel frekvens intelligent kontrollenhet inne, har Aukoma AKZ eliminert den komplekse motorstyringskontrollboksen som kreves av tradisjonelle aktuatorer. De har fordelene med liten størrelse, presis posisjonering og pålitelig drift. Derfor er denne typen elektriske aktuatorer installert på noen av de viktigere ventilene i kraftverk. Etter langsiktig feltbruk fant imidlertid relevant teknisk personell at:

① Siden mange ventiler på stedet er lokalisert på høye temperaturer og vibrerende rørledninger, integrerer denne typen elektriske aktuatorer en integrert variabel frekvens intelligent kontrollenhet, og det er det vi vanligvis kaller et elektronisk brett, så den har dårlig høy temperatur og vibrasjonsmotstand. Etter langvarig drift vil kontrolltavlen og krafttavlen bli skadet, noe som får aktuatoren til å unnlate å fungere riktig, noe som utgjør en skjult fare for den sikre og stabile driften av enheten:

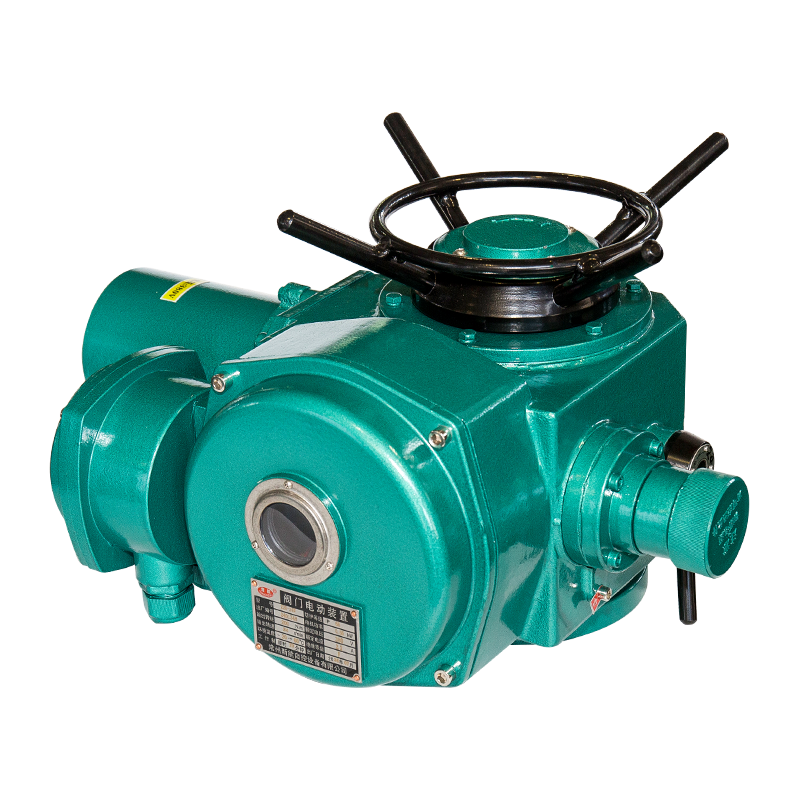

② Posisjoneringsarbeidet til denne typen elektriske aktuatorer krever at aktuatoren reiser mer enn en tredjedel av hjerneslaget i henhold til den etablerte ventilåpningen (det vil si at telleren må rotere 120 grader eller mer), mens noen ventiler ikke har lov til å bli satt til bryterposisjonen på denne måten når enheten kjører, for eksempel høytrykkssylindervakuumventilen til dampturbinen. En gang under driften av enheten, på grunn av at ventilposisjonen var for tett etter det tidligere vedlikeholdsarbeidet, nådde ikke ventilen den forhåndsinnstilte lukkeposisjonen under ventilavslutningsprosessen. Selv om aktuatormomentet ble aktivert, kunne operatøren ikke observere ventilåpnings- og lukkestatusen i tide, og ventilen hadde ikke betingelser for reposisjonering, noe som til en viss grad etterlot skjulte farer for sikker og stabil drift av enheten . Hvis ventilen ikke kan åpnes og lukkes normalt, vil vakuumgraden til dampturbinkondensatoren avta, og til og med føre til at enheten blir stengt uplanlagt. alvorlige konsekvenser. AUKOMA ZL Series Electric Actuator er en slags elektrisk aktuator som er mye brukt i kjele -rørledninger. Denne typen elektrisk aktuator er enkel og praktisk å posisjonere, enkel å betjene og fleksible å bytte. Fra begynnelsen av enhetens igangkjøring er denne typen aktuator mer egnet for bruk i miljøet til termiske kraftverk. Etter en driftsperiode, på grunn av det tøffe miljøet på stedet, er det imidlertid ikke bare mye støv, men også stor rørledningsvibrasjon og høy temperatur. Sichuan Electric Actuator er også en elektrisk aktuator med elektroniske brett. I dette miljøet vil levetiden til det elektroniske brettet bli sterkt forkortet. Tiden som kreves for at den elektriske aktuatoren skal operere er sterkt forkortet, så denne typen elektrisk aktuator vil ofte funksjonsfeil etter å ha kjørt i en periode, noe som gir store vanskeligheter til daglig inspeksjons- og vedlikeholdsarbeid og ikke er økonomisk. Den tradisjonelle typen elektriske aktuatorer kontrollert av kontaktorer, representert av Aukoma Z -serien elektriske aktuatorer. Disse elektriske aktuatorene er ikke så avanserte som de to aktuatorene som er nevnt ovenfor ved synet, og de virker enkle, men etter faktisk anvendelse på stedet, er det funnet at denne typen aktuator kan fungere stabilt i lang tid i et miljø med mye Støv, høy vibrasjon og høy temperatur. Kontrollkabelen er koblet til aktuatoren i form av en plug-in. Under vedlikeholdsarbeidet, når ventilen blir reparert, er det bare nødvendig å koble fra plugin-modulen. Dessuten er prisen relativt lav, noe som kan sies å være god valuta for pengene. Den eneste ulempen er at poenget er at aktuatoren bruker girposisjonering og telling, og dens nøyaktighet ikke er så høy som aktuatoren med elektronisk brett. Den kan ikke brukes til noen ventiler som krever presisjon. Det kan sees at hver type elektrisk aktuator har sine egne fordeler og ulemper. Så hvordan kan vi velge aktuatormodellen på riktig måte for å oppfylle de sikre og stabile driftsforholdene til det termiske kraftverket?

Gjennom oppfølgingsundersøkelsen av disse aktuatorene og mange års praktisk anvendelse, har det relevante tekniske personellet i kraftverket oppsummert noen erfaringsmetoder for bruk av elektriske aktuatorer for å sikre sikker og stabil drift av enheten.

For det første, angående Aukoma ZL-serien elektriske aktuatorer som ble brukt i kjelen: ved å nøye observere arbeidsforholdene til aktuatorene, fant teknikerne at ventilene i samme posisjon til kjelen er utstyrt med elektriske aktuatorer med full åpning og full nærhet Funksjoner så vel som elektriske regulerende aktuatorer med regulerende funksjoner. Derfor vil anvendelsen av denne stillingen ikke påvirke stabiliteten og økonomien i utstyrsdriften. Derfor ble det besluttet å erstatte noen av Aukoma ZL -serien elektriske aktuatorer med Aukoma Z -serieaktuatorer. Etter en observasjonsperiode er de erstattede aktuatorene helt effektive. Den kan ikke bare oppfylle betingelsene for stabil drift av kjelen, men også aktuatoren i seg selv kan fungere trygt og stabilt i lang tid, noe som reduserer aktuatorens vedlikeholdshastighet og sparer mye penger for å erstatte paneler. For det andre, for ventiler som har strenge krav til nøyaktigheten til elektriske aktuatorer, brukes fortsatt Aukoma AKZ -aktuatorer. Imidlertid kan ikke elektriske aktuatorer med elektroniske brett fungere trygt og stabilt i lang tid i høye temperaturer og høye vibrasjonsmiljøer. Så kan kontrollenheten til aktuatoren installeres separat fra drivdelene som motorer? Gjennom kommunikasjon med Aukoma -aktuatorprodusenten ble den elektriske aktuatoren modifisert deretter, det vil si den elektroniske brettdrevne delen av den elektriske aktuatoren ble installert på et sted med normal temperatur og ingen vibrasjoner, og aktuatoren ble drevet av en kontrollkabel. Motoren til aktuatoren brukes til å åpne og lukke ventilen. Etter en observasjonsperiode er feilfrekvensen til aktuatoren blitt kraftig redusert, noe som kan oppfylle betingelsene for sikker og stabil drift av enheten. Når det gjelder noen ventiler, har de ikke lov til å åpnes helt eller lukkes helt under normal drift av enheten. Derfor, når enheten stoppes, må utvidelsen av ventilrørledningen under høye temperaturforhold vurderes nøye. Gjennom erfaring, etter at ventilen er lukket manuelt, roteres den tre ganger for å gjøre innstillingsposisjonen bare passende for å sikre at dreiemomentbeskyttelsesvirkningen ikke oppstår under høye temperaturforhold. Etter å ha gjort ovennevnte justeringer av de elektriske aktuatorene, kan de elektriske aktuatorene som er installert i kraftverket oppfylle de faktiske produksjonskravene på stedet, og sikker og stabil driftstid utvides sterkt. Det har gått nesten fire år siden transformasjonen ble fullført, og bare noen få aktuatorer mislykkes noen ganger. Mer enn 90% av aktuatorene har ennå ikke mislyktes. Dette gir ikke bare en sterk garanti for sikker og stabil drift av enheten, men sparer også mye penger i vedlikeholdskostnadene for aktuatorene. Det kan sees at dette er et meget vellykket transformasjonsprosjekt for utstyr.

Det kan sees at hva slags elektrisk aktuator er egnet for bruk i termiske kraftverk ikke avhenger av hvor høyt det teknologiske innholdet er, og heller ikke av sine nydelige data under normal temperatur og normale forhold, men av om det kan oppfylle kravene til Ingen avslag på å bevege seg, ingen falsk bevegelse, stabil signaloverføring og ingen svikt i lang tid under ekstremt tøffe miljøforhold som høy temperatur, høyt trykk, stor vibrasjon og mye støv. Så lenge kravene ovenfor kan oppfylles, er den elektriske aktuatoren egnet for bruk i det faktiske miljøet til et termisk kraftverk.3
